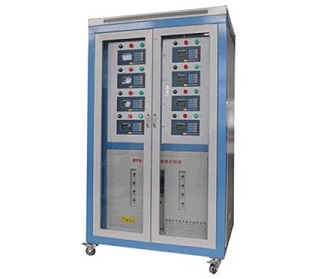

电容脉冲电压试验装置是产生高压直流脉冲电压的试验仪器，依据GB/T14472-2005的4.13条款标准要求设计制做，每个电容器应分别施加最多24次相同极性的脉冲，脉冲间隔应不少于10s，脉冲电压峰值应按照表1和表2的规定，具有过载和短路保护电路，并配有安全性能好的测试夹具。
主要技术参数：
输出直流高压范围：0.5～12KV；电压精度：±（10％+3个字）；
试验电容器容量范围：0～75μF，10个量程，手动切换档位；
依据标准（或GB/T 14472-2005）之附录A中图A1和表A1的要求；
脉冲间隔、脉冲输出时间：1s ～ 99S；其准确度± 3％；
计数器1 ～ 9999 次；其准确度± 1次；数显；运行次数到自动停机
输出波形满足：当接被试电容器0.01μF电容时，输出波形为上升时间1.2/半峰值时间46μs（0/+50％）；当接被试电容器0.1μF电容时，输出波形为上升时间1.5/半峰值时间47μs（0/+50％）；
保护功能：过载、短路；
高压变压器容量：1000VA；
高压TAN头、示波器用用户自备；
工作电源：AC220V±10％,50Hz/60Hz。
