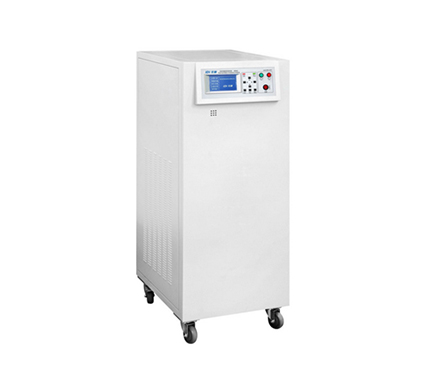

点击图片查看原图
本试验装置依照GB/T3667.1-2005“交流电动机电容器”、GB/T3667.2-2008“电动机起动电容器”标准测试要求设计制造，用于额定电压小于600V频率为50Hz的自愈电容器自愈性试验和极间耐压试验。
主要技术参数：
1、试验电压：100～1050V～2500V数显、±1％+3个字
2、电容电流：1～165-A数显、±1?5％+3个字
3、负载：1只
额度电压≤２５０Ｖ时，容量１～５００ｕＦ
额度电压＞２５０Ｖ时，容量１～１００ｕＦ
4、并联电感补偿功率因数
5、控制仪器说明：
A，单片微型控制器设计，显示采用数显；
B，单片机自动控制电压升降速率、及时间控制、停机时自动快压；
C，自动采集并记录自愈5次（可设定1～9999次）时的电压值或达到设定电压值，测试电压自动降压0.8倍，并延时10秒，后自动停机。
6、自愈次数采集方法介绍：
采用在被测电容上贴超声波传感器，用异响法测试出电容器自愈的声音，当出现一次异常声音时自愈次数自动增加一次
7、该设备还可作电容引出线的极间耐压试验
8、设备大约尺寸：宽1600mm，深度800mm，高度1600mm，重约500kg
9、设备配置：设备一台，操作使用说明书一套，电源线一条，测试线一条。
10、设备用户配套：测试用的密封箱（小型密封性能好的烘箱也可）
11、供电电源：AC220V，50/60Hz，10KVA
设备用途：
电容器自愈性和极间耐压试验装置用于额定电压小于600V频率为50Hz的自愈电容器自愈性试验和极间耐压试验。
