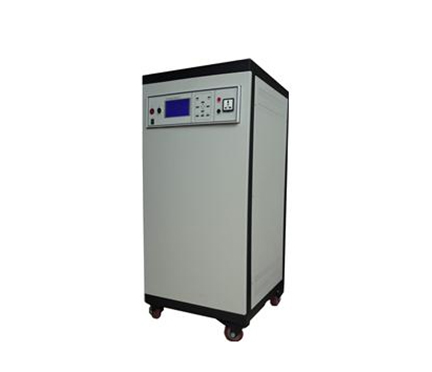

本交流电容器耐压试验台是对交流电容器进行引出端间/引出端间与外壳两种电压试验。按国家标准GB3667-2001试验要求设计，采用电感补偿，使输入电流减小，降低能耗及线路负荷；并通过MCU对电流与电压进行采样、漏电流比较，LCD显示，按键操作，具有超漏报警等功能。是适用于交流电容器自愈试验的专用设备。
性能指标：
1.两引出端间电压试验：
输出电压范围： AC 0～1.5kV；
LCD显示电压精度： ±（3％+5个字）；
输出波形： 电源的50Hz/60Hz正弦波；
试验电流范围： 500mA ～ 35安，可设步进置；
试验电流测试精度： ± （5％+3个字）；
2.两引出端与外壳间电压试验：
输出电压范围： DC 0～3kV；
LCD显示电压精度：±（3％+5个字）；
漏电流范围： 0.5mA ～ 100mA，可设步进置；
漏电流测试精度： ± （5％+3个字）；
3.定时器定时间： 1 ～ 99s可设置,步进 +1 s（注：设置“00s”为连续测试）；
4.定时器定时精度： ± （3％+2个字）；
5.LCD显示，按键操作设置
6.检测方法： 通过MCU对电流与电压进行采样，并用正弦波有效值进行计算；
7.高压变压器容量： 3000VA，采用电抗补偿方式
8. 仪器尺寸：约750mm（长）×980mm（深）×1700mm（高）；
9.工作电源： 220V ± 10％，50/60Hz ± 2Hz。
