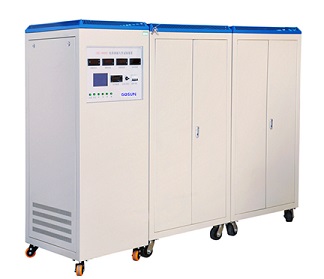

Delta电容器耐久性试验装置是按照GB/T3667.1-2016、GB/T14472-2005《电子设备用固定电容器 第１部分：总规范》中4.23条款的标准要求设计的，它提供了一组0～1000V和一组0～650V的交流电压供试验样品使用，并且具有高可靠性的过流、过压保护功能和可靠的0V启动功能。
主要技术参数：
1．交流源C：
输出电压：AC 1000V,50Hz；
输出最大电流： 4A；
最大试验电容总容量：12uF；
输出五个周期信号(时间宽度：T:5×1/50=0.1S)；
误差 ±0.5个周期信号；
数字显示电压精度： ± 5 ％ ± 2字；
2．交流源A：
输出电压： 0～650V；
数字显示电压精度： ± 5 ％ ± 2字；
输出最大电流： 3A ；
数字显示电流精度： ± 5 ％ ± 2字；
3．周期设置： 0～99.99m；
4．其精度： ± 2 ％；
5．时间累计器： 0～999.9h,断电记忆；
6．其精度： ± 2 ％；
7．有过流过压保护功能；
8．有可靠的 0 V起动；
9．工作电源： AC220V± 1％，50Hz；
10．附件：50工位测试价具（≤90℃）；
11．仪器尺寸：约600mm（长）×600mm（深）×1400mm（高）。
注: CX为被试电容器
C端口的交流输出称为交流源A
A端口的交流输出称为交流源C
B端口为电容器放电电路端口
如果A、C两电源之间转换是发生在正弦波的零电压点，则电容器的放电电路部分可以省略。
|
适合标准
|
应用范围
|
附件
|
|
GB/T 14472-2005
GB/T3667.1-2016
|
抑制电源电磁干扰用固定电容器，陶瓷电容器等产品
|
1、测试夹具 1块（50位）
2、测试线 1套
3、电源线 1 根
4、说明书 1 本
5、保修卡 1 张(一年保修)
|
