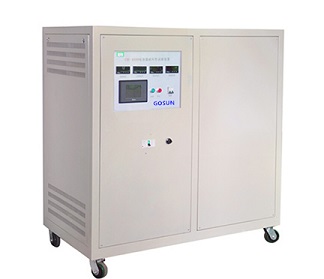

电容器破坏性试验装置依照ＧＢ/Ｔ３６６７－２００５“交流电动机电容器”标准测试要求设计制造，用于额定电压不大于６００Ｖ，频率为５０Ｈｚ的自愈电容器进行破坏性试验，内含直流试验仪器和交流仪器两部分。设备有直流电压及电流、交流电压及电流显示；另设备有负载短路、过载等保护措施；具有操作简单、显示直观、调整方便等特点。
主要技术参数：
1、试验范围：
设备特点：
用于额定电压不大于６００Ｖ，频率为５０Ｈｚ的自愈电容器进行破坏性试验，内含直流试验仪器和交流仪器两部分。设备有直流电压及电流、交流电压及电流显示；另设备有负载短路、过载等保护措施；具有操作简单、显示直观、调整方便等特点。
额度电压≤２５０Ｖ时，容量１～５００ｕＦ
额度电压＞２５０Ｖ时，容量１～１００ｕＦ
2、设备负载量：
1只自愈电容器；
3、试验电压：
ＡＣ：５０～７８０Ｖ±１％
ＤＣ：１～３～５·５ＫＶ±１％
4、电流显示：
ＡＣ电流：1～５１Ａ±１％
ＤＣ电流：1～5０ｍＡ±１％
5、定时试验时间：
直流实验５分钟定时：±０.２％
交流开路或运行５分钟定时：±０.２％
交流短路８小时定时：±０.２％
6、电源需求：AC220V，两相电源，20KVA
7、交流电源的瞬时短路电流至少为300A
8、设备大约尺寸：长1500*宽800*高1600mm。
