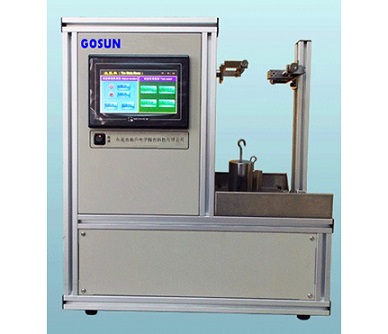

点击图片查看原图
热熔断体线脚弯折扭曲试验机是严格满足GB9816-2008及UL1020（电器和电气元件用热断流器）的弯折/扭曲试验有关要求研制而成，主要用于测定热熔断体应有足够的刚性而不至于损坏，在距离热熔断体本体10mm处，每条引线应被弯折90度之后，再将引线扭曲180度，以测试热熔体引线的机械性能。该设备采用松下PLC控制和7寸彩色触摸屏显示操作，使得试验定位准确、计时优良及性能稳定，还具备断电记忆（部分参数）、出错警告、实验提示音等人性化功能，还采用了德国施耐德公司先进技术生产的高性能步进驱动器控制动力源。
主要技术参数：
1.拉力试验：手动垂直加载砝码；
2.拉力加载时间：0～999s内连续可调；
3.弯曲试验：每次对一根引线弯曲；
4.弯曲角度：0～90度可调，精度：±2度；
5.动作周期：1s～10s/次（弯曲角度：30度、45度、90度时），精度：±3%；
6.弯折次数：1～999次；精度：±1次；
7.扭曲：可连续扭转180度；精度：±2度；
8.加载砝码：0.5N、1N 、1.25N 、2.5N、5.0N、10N、20N、40N八个；精度：± 1％；（可据用户要求定制，操作方法以常用砝码说明）；
9.驱动方式：步进电机;
10.控制器：PLC（日本松下）;
11.显示和操作:7寸彩色触摸屏（型号：TK6070i）;
12.工位：单工位；
13.外形尺寸：约550L*300W*600H(mm);
14.工作电源：220V±10%，50/60Hz±2Hz.。
