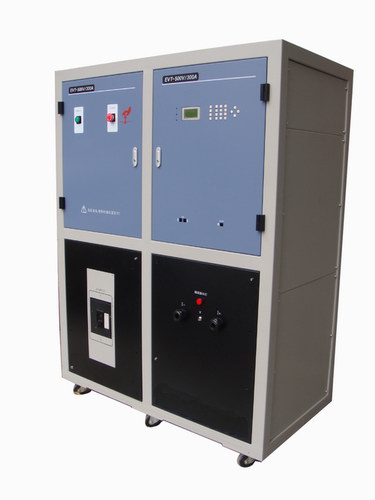

点击图片查看原图
一、设备概述：
直流电容器自愈性试验台符合GB/T17702-2013标准5.11条款以及GB/T25121-2010标准5.11条款试验要求进行设计制作。采用先进的高频试验法来探测自愈性击穿次数；选用松下PLC可编程控制器（FP-X0 L40R）控制，通过PLC自嵌的两路A/D转换模块进行测量，所有参数和仪器的工作状态都在台湾威伦通7寸彩色触摸屏（TK6070iH）上显示和设置，各种参数断电记忆；人性化界面，操作简便。该仪器还具自动调压试验电压自动修正，自动计时、按标准要求自动测试、记录试验数据、判断试验结果和过流欠压保护等功能，确保仪器工作的安全可靠性。该仪器操作简单、性能良好、可靠性高；配有试验样品夹具。本设备是适用于交直流电容器自愈性试验的专用设备。
二、设备主要特点：
1.可做交流试验和直流试验；
2.程控，实现自动化试验过程，参数在触摸屏上设置和显示，参数断电记忆；
3.自动检测容量，自动计时，自动调压（包括200V/min的慢升速度）；
4.采用高频脉冲试验法探检电容器的自愈击穿次数 ；
5.自动电抗补偿减小输入电流，降低设备能耗；
6.电压0V起调、有过压、过流等安全保护功能；
7.自动判断样品是否失效，有报警功能；
8.可根据客户需求非标定制。
三、主要技术参数：
输入特性：
1.输入电压：AC 220V±10%；
2.输入频率：50Hz/60Hz；
3.工作环境：温度：10℃～30℃，湿度：≤75％ RH；
4.电源保险管：10A；
5.设备高度：约4250px；
6.颜色：国标灰。
技术指标：
1.产品适合标准：直流电容器自愈性试验台符合GB/T17702-2013标准5.11条款以及GB/T25121-2010标准5.11条款试验要求）；
2.试验电压：DC 100~7500 V；
3.显示试验电压精度：±（3％±3个字）；
4.显示试验电流精度：±（5％±3个字）；
5.最大试验电容量：0.5μF～2000μF / 3000V ；
6.10s定时器：10s；
7.其准确度：± 1％。
功能：
1.电压零伏起调；
2.自动调压；
3.高频脉冲试验法探测自愈击穿次数；
4.自动记录自愈次数和自动停止试验；
5.具有0V起调；
6.具有过流保护。
