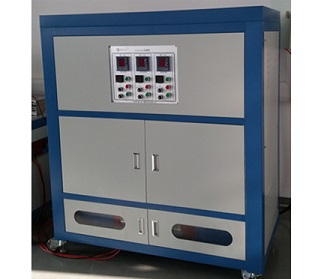

综合负载试验柜适用于工业插头插座、开关和耦合器、灯具、小家电、电源线等产品电器负载寿命的试验。本机使用高精度电感，电阻等控制电压、电流、功率因数，有空载和负载两种模式；负载输出模式内含荧光灯负载、 阻性负载、感性+阻性负载3种模式。
主要技术参数：
1)电源输入：三相AC380V+10% 50Hz 30KVA；
2)由断路器开关组合控制输出电流、功率因数；
3)手动调节电压输出；
4)数显显示输出电压、电流、功率因数；
5)本设备包含荧光灯负载、 阻性负载、感性+阻性负载，共3种；
6)本设备输出3路独立负载，可配合寿命试验机测试；
7)荧光灯负载：
a)负载A：电容配有二组，一组为70uF，一组为140uF。
b)负载B：电容为7.3uF，电感为0.5H；
c)空载时：电压50V～280V可调
d)带载时：输出电流：1～30 A ；电压：80V～275V可调
e)功率因数PF： 0.3～0.96可调；
f)功率因数分辨率0.01；
8) 感性负载：
a)空载时：电压80V～280V可调
b)带载时：输出电流：1～30 A ；电压：80V～275V可调
c)功率因数PF： 0.3～0.96可调；
d)功率因数分辨率0.01，精度为0.5级，数显；
9) 阻性负载：
a)空载时：电压80V～280V可调
b)带载时：输出电流：1～30 A ；电压：80V～275V可调
c)功率因数PF： 1；
d)功率因数分辨率0.01，精度为0.5级，数显；
10)电流表的量程0.1~30.0A，分辨率0.1A，精度为0.5级，数显；
11)电压表的量程0.1~300.0V，分辨率0.1V，精度为0.5级，数显；
12)计时器：99h 99m 99s；
13)计数器：1~999999 连续可调，计数到自动停机。
14)具有过载和漏电保护功能；
15)整机尺寸（mm）：宽：1200，深：850，高：1800；
16)整机重量：约900kg；
17)使用环境温度：-15~40℃；
18)相对温度：（20~90）%RH。
技术特征:
设备采用可编程控制器PLC、彩色触摸屏控制，能储存100组以上不同的电压、电流与功率因数的参数，使用时只需要把参数调用出来，快速达到所需参数值，调整时间不超过1分种。负载采用大功率电阻和空心电感以串联方式组成；机箱采用钣金+角铁+考漆方式，底部有脚轮方便移动，面板用不锈钢制成，耐用美观；机箱内有大功率风扇进行冷却，能长时间运行。
