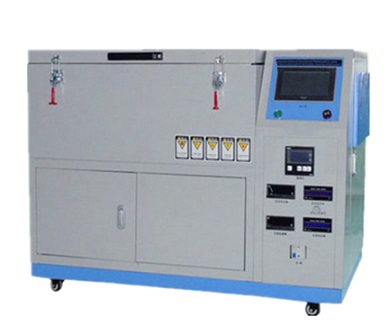

水流量传感器性能与寿命测试台是依据GB/T20289-2006 《储水式电热水器》、GB4706.12-2006 《家用和类似用途电器的安全 储水式电热水器的特殊要求》相应技术条款而设计，本试验装置适用于对水流开关进行水压参数性能试验。采用高压水，将水流量、压力提高后再用高速度高精度的感测器将检测到的水流开关波形信号传送到电脑，由电脑快速分析波形的时间、占空比、脉冲数、幅度和测试时间可在电脑上设定。各项参数在电脑上可设定。所有设定的参数及检测资料保存在电脑上可随时查看（电脑型）。
主要技术参数
1、性能测试：
设备额定电压、电流：220VAC±10%，10-20A。
流量传感器工作电源：DC（0～30）V可调;分辨率0.1V 准确度±1%
流量试验时间：（0～99.9）S可预置
水流量在（0～20）L/min可调节，测量精度：±0.5%；解析度0.1L/min
启动及关闭反应速度：0.5～99.99S（jing确到0.1S），
启动压力：0.15～1.0MPa（jing确到0.01MPa），
启动流量：0.01M3/h～1.999M3/h（显示jing确到0.001M3/h），
关闭压力：0.3～1.0MPa（jing确到0.01MPa），
关闭流量：0.01M3/h～1.999M3/h（显示jing确到0.001M3/h）
有匀速增压系统，压力控制功能，0.02～1.0Mpa，精度0.02Mpa。
低压性能：当水压开关顺畅进水时，记录启动水压。
水压达到≤0 .1不通水，记录保护水压。
接通时间：0.5～99秒(分)（可调），
工位计数，最大可达99999次，实验次数可预先设置并归零自动停止。
试验工位：3个工位；夹具1套。
所有参数均数字实时显示。
2、寿命测试
接通时间：0.2～99.9s可设置
试验速率：15～15次/分钟可调
计数器：0～999999可预置，计数方式：根据电流通断或机械动作计数
液体流速0～20L/min，水温80度。
试验工位：3（配一个通用接口）
智能判别功能：当开关粘合，出现连续接通或断开，到设定次数时可报警
带负载接口（客户可定制相应负载试验柜规格）
设备结构方案：
设备的主要流程及元器件：水箱——增压泵——压力调节阀——数显压力表——流量调节阀——数显流量计——高压电磁阀——试品——数显流量计——水泵——水箱。控制及采样电路部分在试品输出信号中接入，通过智能控制系统进行采样分析，做出判断结果。通过对进水管路上的流量监测，可实时采集信号，并通过水流量的数值来判断进水管路里是否已经断水或者超出试验水量要求。从而进行设备工作中，对断水情况的判断，通过蜂鸣器进行报警，指示灯显示状态。并切断被测试电源，停止试验；采用同样方法，通过监测试品的供电电路部分，电压数值的变化，进行判断试品供电电源是否有断电的情况，通过蜂鸣器进行报警，指示灯显示状态。并切断电源，停止试验。
1、采用智能控制器调节控制
2、匀速对试品注水进行加压，实现试验的操作流程；
3、可电脑软件显示，
4、测试过程中，能判测试结果合格与否，能实时动态显示各测试参数。
5、机械动作部分外加安全罩，并具备相应保护，当罩子合上时才可工作 ，也可通过按键来选择此功能。
6、高级铝型材框架结构，轻巧美观；整体防锈，与水接触的部件用不锈钢或防锈处理。
7、漏电和超压保护功能。
